聯系電話:13803857310為了進一步了解不同型號鄂破機較大破碎力的產生，豫暉將以1500×2100型簡擺鄂破機和250×900型復擺鄂破機為例，進行測量與分析，具體情況如下：

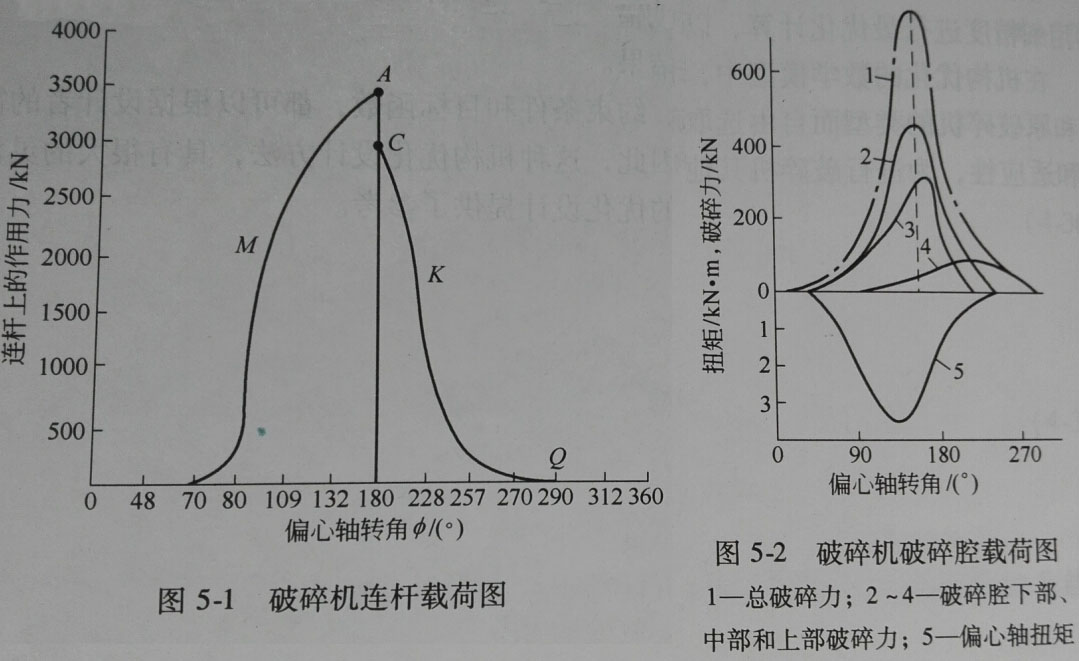

型號為1500×2100簡擺鄂破機，進行破碎力特性的測量，獲得的連桿載荷情況如圖5-1所示。由圖可知，當設備每運轉一周，鄂破機連桿上的力就會由零變到較大，然后再變?yōu)榱悖瑫r(shí)較大力出現在偏心軸為180°狀態下。當偏心軸轉角大于180°時，各桿件的摩擦力方向?qū)?huì)發生改變，因此曲線CKQ段C點的縱坐標會出現突然降低的情況。這樣，對應連桿受力的變化規律，在偏心軸轉一轉過程中，動顎上的破碎力也是由零變較大，再變?yōu)榱愕�。此時較大破碎力產生于偏心軸轉角180°。
型號為250×900復擺鄂破機，進行破碎抗壓強度極限為200MPa的石英測量操作，以數字體積、或然率理論，對測試結果進行分析，以300個循環為準制成如圖5-2所示的各種曲線。其中2、3、4為破碎腔下、中和上部破碎力在偏心軸轉角發生改變時而產生的規則變化，而曲線1為總破碎力隨偏心軸轉角變化而產生的變化，曲線5為偏心軸上的扭矩變化規律。由圖可知，作用于鄂破機破碎腔襯板的破碎力，同樣是由零變?yōu)檩^大再變?yōu)檩^小，并且較大值產生于偏心軸轉角為160°時，破碎力隨破碎腔高度升高是有一定變化的，即從進料口到排料口，鄂破機破碎力由小到大，正如曲線4、2、3所示。
通過以上分析可知，鄂破機在一個工作循環中，破碎力是由零變大再變小的，因此可看作脈動循環負荷。同時較大破碎力，對簡擺破碎機來講產生于180°偏心軸轉角，對于復擺鄂破機來講則是產生于160°的偏心軸轉角。
